Замена турбогенератора типа ТФ-60-2 турбогенератором типа Т3ФП-80-2У3 с воздушным охлаждением

     Заводом «Электросила» филиал ОАО «Силовые машины» (г. Санкт-Петербург) разработана серия турбогенераторов типа Т3Ф с воздушным охлаждением мощностью 80...350 МВт, предназначенных для сопряжения с паровыми или газовыми турбинами.

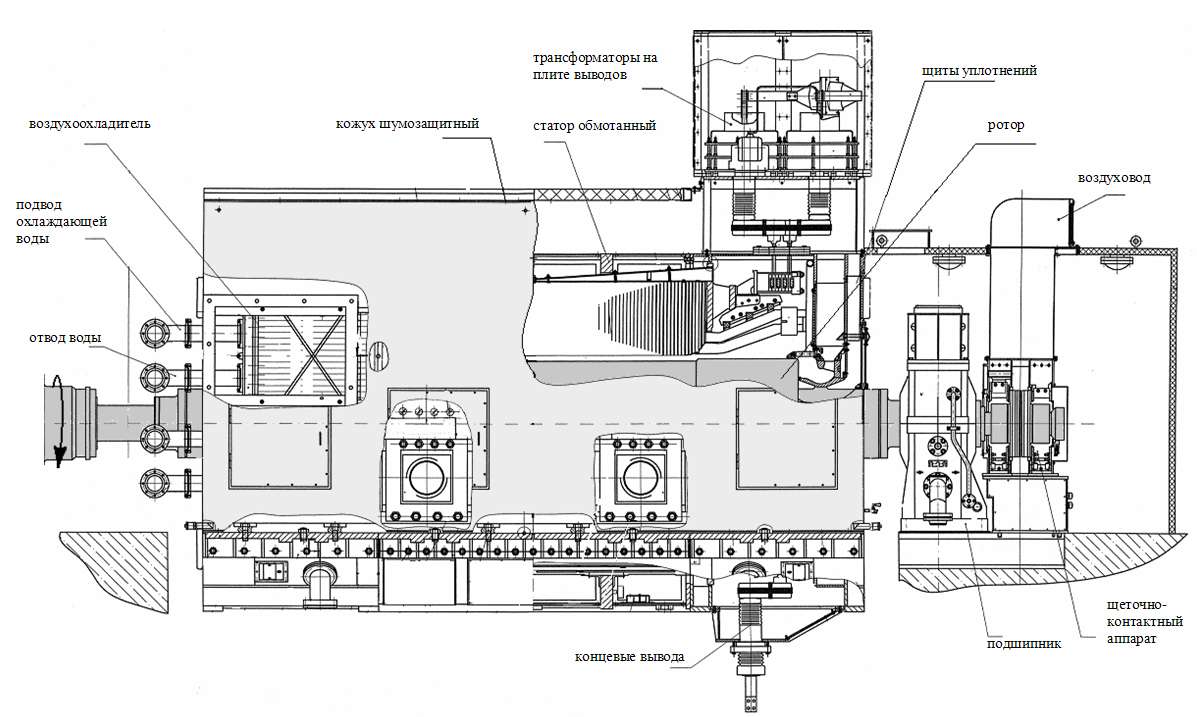

     При выполнении модернизации паровой турбины ПТ-60-130 с увеличением электрической и теплофикационной мощности предлагается заменить существующий турбогенератор типа ТВ-60-2 турбогенератором переменного тока типа Т3ФП-80-2У3 (мощностью 80 МВт, напряжением 10,5 кВ) с воздушным охлаждением, монтируемом на общем с турбиной существующем фундаменте.
     Примененная в турбогенераторах типа Т3Ф система вентиляции позволяет осуществить при минимальных потерях мощности подачу холодного воздуха от воздухоохладителей ко всем активным частям машины по многопараллельной вытяжной схеме.
     Для отвода выделяющихся потерь применено непосредственное воздушное охлаждение обмотки ротора и сердечника статора и косвенное – обмотки статора. Механические потери, выделяемые в подшипниках, отводятся с помощью масла.
     Для охлаждения воздуха в корпус турбогенератора встроены воздухоохладители, по которым с помощью насосов, установленных вне турбогенератора, циркулирует вода.

Технические характеристики турбогенератра типа Т3ФП-80-2УЗ

№ п/п	Наименование параметра	Величина
1	Полная мощность, МВА	80
2	Активная мощность, МВт	100
3	Частота вращения, мин-1	3000
4	Коэффициент мощности	0,8
5	Напряжение статора, кВ	10,5
6	Ток статора, А	5500
7	Отношение короткого замыкания, о. е.	0,48
8	Коэффициент полезного действия, %	98,4
9	Расход технической воды, м3/ч	400
10	Температура на входе, °C - технической воды - холодного воздуха	12…32 20…40
11	Предельные температуры при номинальном режиме, °C: - обмотки возбуждения - обмотки статора - активной стали статора	120 125 120
12	Система возбуждения – статическая тиристорная	СТС

Комплект поставки турбогенератора

-    турбогенератор с вентиляторами, воздухоохладителями и шумозащитным кожухом;
-    система тиристорного возбуждения;
-    опорный подшипник;
-    система технологического контроля состояния турбогенератора и систем его обеспечения;
-    комплект запасных частей, монтажных и ремонтных приспособлений.

     В период 2006-2007гг. силами НПП "АРМС" совместно с ОАО "Силовые машины" выполнена коплексная модернизация паровой турбины ПТ-60/75-130/13 ст. №5 ТЭЦ-9 ОАО"Мосэнерго" с заменой существующего турбогенератора ТФ-60-2 на турбогенератор с воздушным охлаждением Т3ФП-80-2У3 производства "Электросила" ОАО "Силовые машины".
