Модернизация ЩКА турбогенератора

Изготовление и модернизация щеточно-контактных аппаратов (ЩКА) турбогенераторов российского производства мощностью от 30 до 1200 МВт - одно из направлений деятельности компании «Mersen France Amiens S.A.S.», являющейся мировым лидером в области производства электротехнического оборудования и материалов.

Продукция «MERSEN» эксплуатируется более чем на 90 турбогенераторах, в том числе на ТЭЦ-9, ТЭЦ-11, ТЭЦ-12 ОАО «Мосэнерго», Нижневартовской ГРЭС, Северо-Западной ТЭЦ, Рефтинской ГРЭС, Калининградской ТЭЦ, Среднеуральской ГРЭС, Нижнекамской ТЭЦ, Белоярской АЭС, Смоленской АЭС и ряде других электростанций России. Компания реализует совместные проекты с заводами «Электросила» филиал ОАО «Силовые машины» и ОАО НПО «ЭЛСИБ» в области разработки и изготовления ЩКА для вновь выпускаемых турбогенераторов.

Конструкция штатных ЩКА турбогенераторов, изготовленных до 2000-х годов, морально устарела, является ненадежной и сложной в эксплуатации. Характеризуется повышенным расходом электрощеток, неравномерным токораспределением, создает предпосылки к возникновению кругового огня, а также ведет к преждевременному износу контактных колец и не обеспечивает безопасное обслуживание персоналом.

Число отказов турбогенераторов из-за нарушения работы ЩКА сохраняется на высоком уровне и в среднем составляет 8-10 % от общего количества неисправностей.

Учитывая изложенное, внедрение технических решений и применение современных материалов в конструкции ЩКА является актуальной задачей.

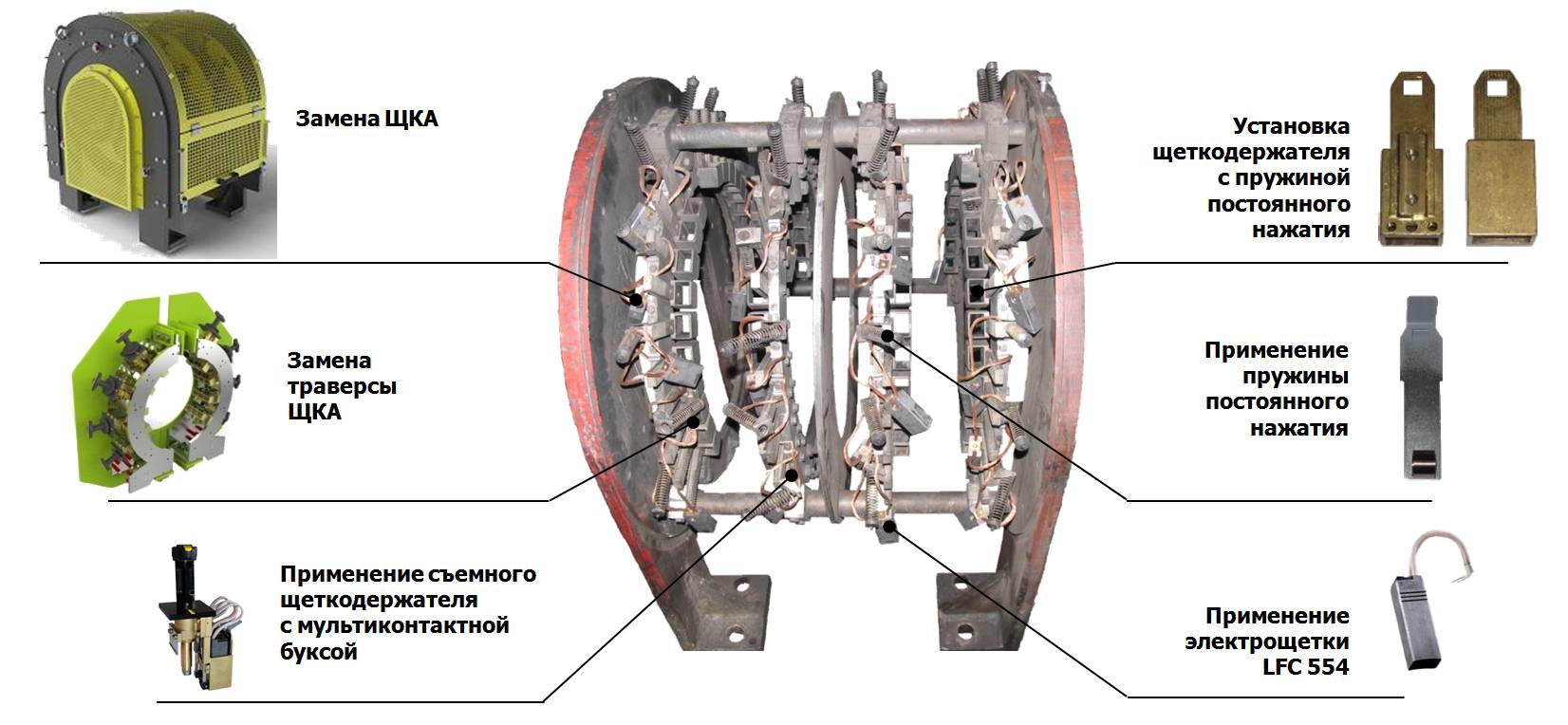

Компания «MERSEN» предлагает модернизацию штатного ЩКА, включающую различные варианты исполнения, в том числе с использованием электрощеток, изготовленных из инновационного материала LFC 554, и может выполняться как комплексно, так и в виде замены отдельных узлов и деталей:

  • замена штатного ЩКА на модернизированный
  • замена траверс штатного ЩКА на модернизированные
  • замена штатных щеткодержателей типа ДБ/ДБУ на модернизированные с установленнми пружинами постоянного нажатия
  • применение электрощеток LFC 554
  • модернизация ЩКА возбудителя турбогенератора

Конструктивные решения, применяемые при модернизации, являются апробированными и  согласованными с заводом-изготовителем турбогенератора. Разработка проекта и техническое сопровождение работ осуществляется специалистами «MERSEN» и НПП «АРМС».
