Измерение геометрии профиля контактных колец

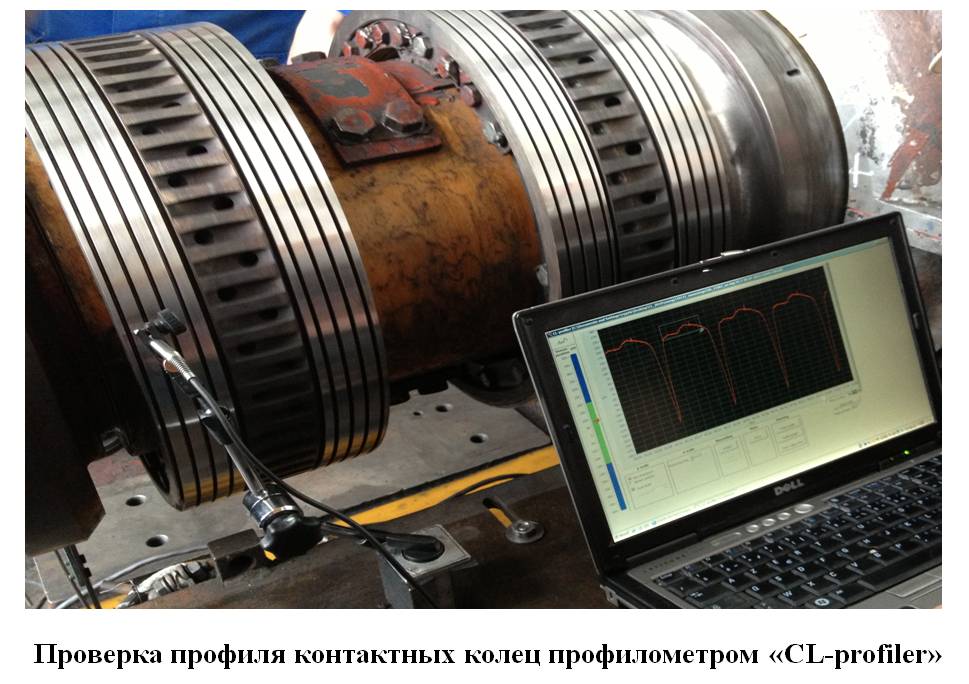

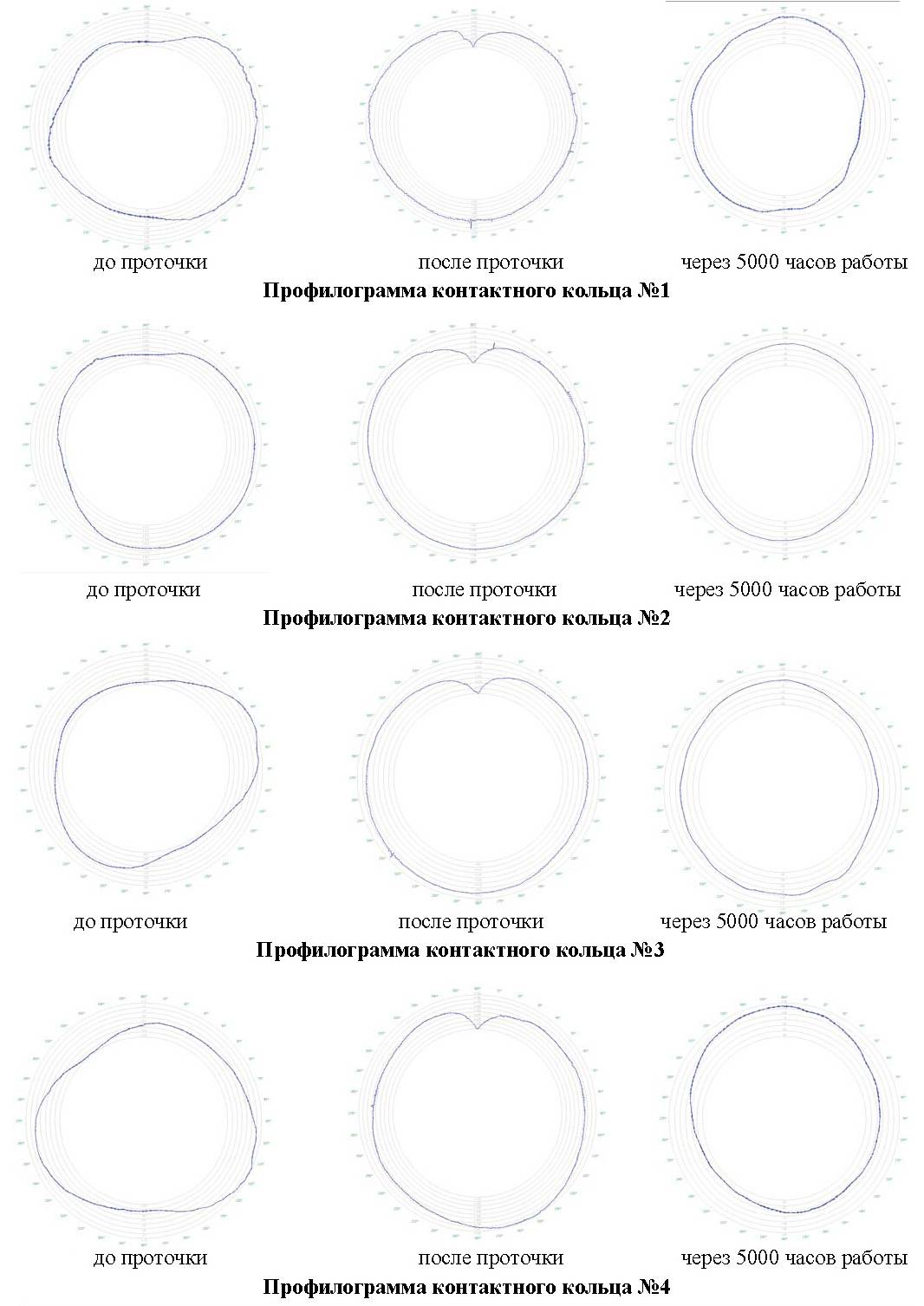

Введена в эксплуатацию паровая турбина К-800-240-5 ст. №2 Пермской ГРЭС фил. ОАО "ОГК-1" с сотовыми надбандажными уплотнениями НПП "АРМС". В процессе эксплуатации ЩКА происходит изменение геометрии контактных колец (истирание), что приводит к снижению надежности и безопасности эксплуатации ЩКА. При этом отмечается повышенный износ электрощеток. При проведении работ по модернизации ЩКА, проверка геометрических размеров (биение) проводится профилометром «CL-profiler». Каждое контактное кольцо проверяется методом измерения через щетку, при этом, измерительный зонд устанавливается непосредственно на щетку.  Ниже приведены результаты измерения профиля контактных колец турбогенератора ТВФ-63-2 с ЩКА SV1344 R02 с составлением профилограмм. Измерение профиля контактных колец выполнялось в три этапа:

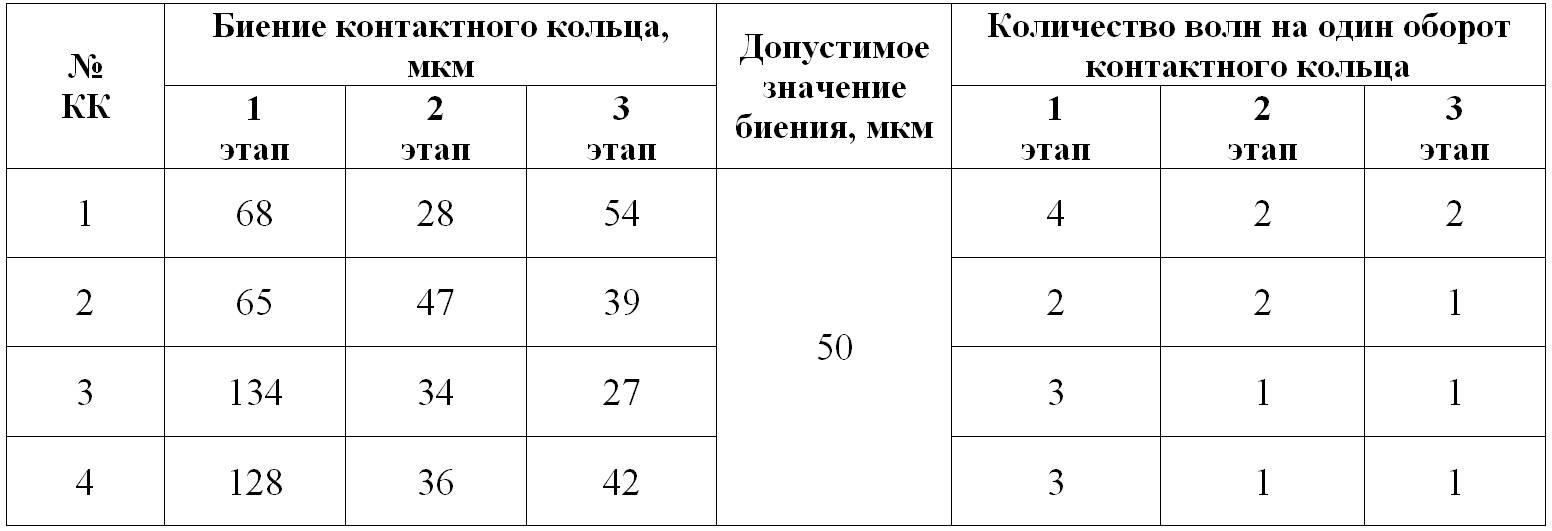

 Ниже в таблице приведены данные измерения профилей контактных колец ЩКА SV 1344 R02 турбогенератора ТВФ-63-2:
|
||
 |
|
