Введен в эксплуатацию турбогенератор ТВФ-63-2 ст.№7 ТЭЦ-11 ОАО «Мосэнерго» с модернизированным щеточно-контактным аппаратом производства компании «MERSEN»

В 2013г в период проведения капитального ремонта турбогенератора ТВФ-63-2 ст.№7 ТЭЦ-11 ОАО «Мосэнерго» (изготовитель ОАО НПО "ЭЛСИБ"», 1987г.) были выполнены работы по замене штатного щеточно-контактного аппарата (ЩКА) производства НПО «ЭЛСИБ» на модернизированный, производства компании «MERSEN» (Франция). Работы выполнялись специалистами ремонтного предприятия ЗАО «ИТР», поставка оборудования и шефское сопровождение осуществлялось НПП «АРМС» совместно с «MERSEN».



Внешний вид ЩКА

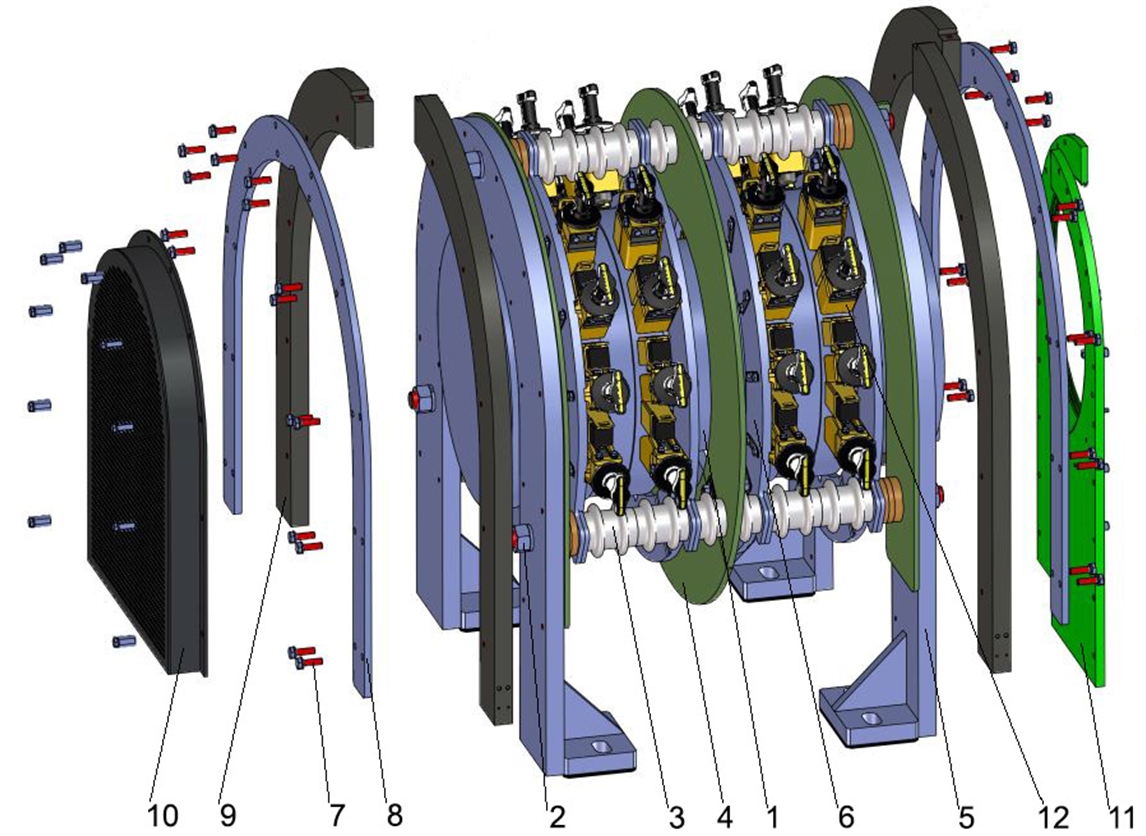

Конструкция ЩКА SV1344 R02

1 - траверса; 2 - резьбовые шпильки; 3 - изоляционные втулки; 4 - изоляционные пластины;    5 - U-образные несущие стенки; 6 - токоведущие кольца; 7 - крепежные болты; 8 - переходные пластины; 9 - опорные пластины; 10 - торцевой защитный кожух; 11 - текстолитовый щиток с лабиринтным уплотнением; 12 - съемный щеткодержатель.

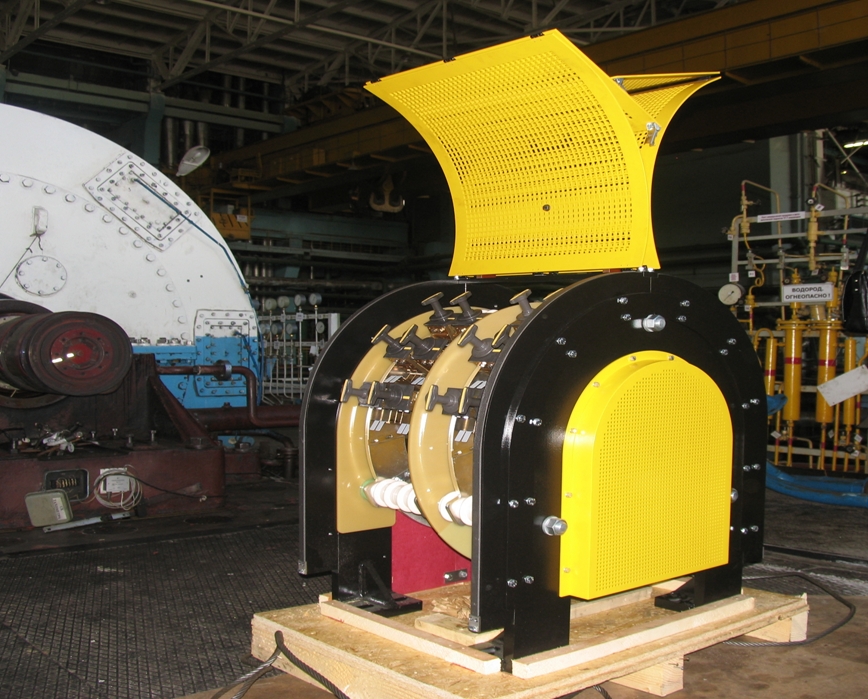

Внешний вид модернизированного ЩКА SV1344 R02

Внешний вид модернизированного ЩКА SV1344 R02



По итогам модернизации можно сделать следующие выводы:

  1. Модернизированный ЩКА удовлетворяет современным требованиям по надежности, безопасности обслуживания, предъявляемым к электротехническому оборудованию электростанций
  2. В период подконтрольной эксплуатации ЩКА отмечено полное соответствие показателей работы техническим требованиям, предъявляемым к данному типу оборудования.
  3. Замена штатного ЩКА на модернизированный может быть выполнена силами специализированного ремонтного предприятия в сроки, составляющие не более 5-10 дней.
  4. Простота конструкции, а также удобство обслуживания позволяет сократить сроки и стоимость регламентных работ, выполняемых техническим персоналом электростанции.
  5. Конструктивные решения «MERSEN» по модернизации ЩКА турбогенераторов мощностью 60-320МВт могут быть рекомендованы для внедрения в ОАО «Мосэнерго».





Технический отчет по установке модернизированного ЩКА SV1344 R02 турбогенератора ТВФ-63-2 ст.№7 ТЭЦ-11 Мосэнерго
Технический отчет по установке модернизированного ЩКА SV1344 R02 турбогенератора ТВФ-63-2 ст.№7 ТЭЦ-11 ОАО «Мосэнерго»

Объект: ТЭЦ-11 (ОАО "Мосэнерго") турбогенератор ТВФ-63-2 производства ОАО НПО "ЭЛСИБ"

скачать (файл pdf, 0,9 Мб)

22 сентября 2013
