Запасные части для вентилей высокого давления (Тмах - 560 С, Рмах - 38 МПа)

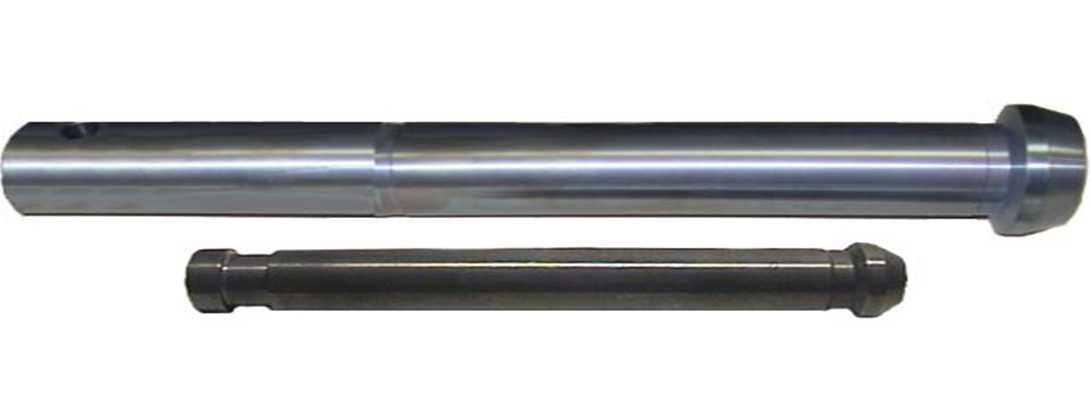

1.  Штоки
ШтокМатериалТитановый сплав или коррозионностойкий жаропрочный сплав ЭИ-961Ш
УпрочнениеТермическое оксидирование, азотирование

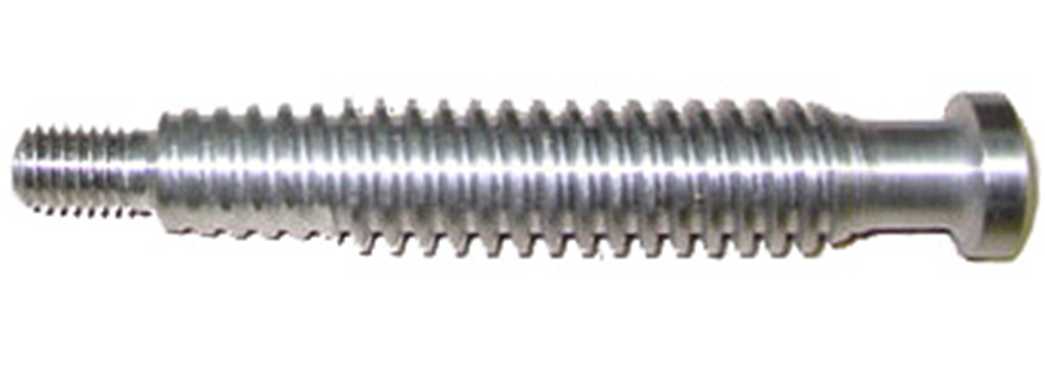

2. Шпиндели
ШпиндельМатериалСталь 20Х13, коррозионностойкий жаропрочный сплав ЭИ-961Ш
УпрочнениеДля деталей, изготовленных из ЭИ-961Ш применяется азотирование рабочей поверхности

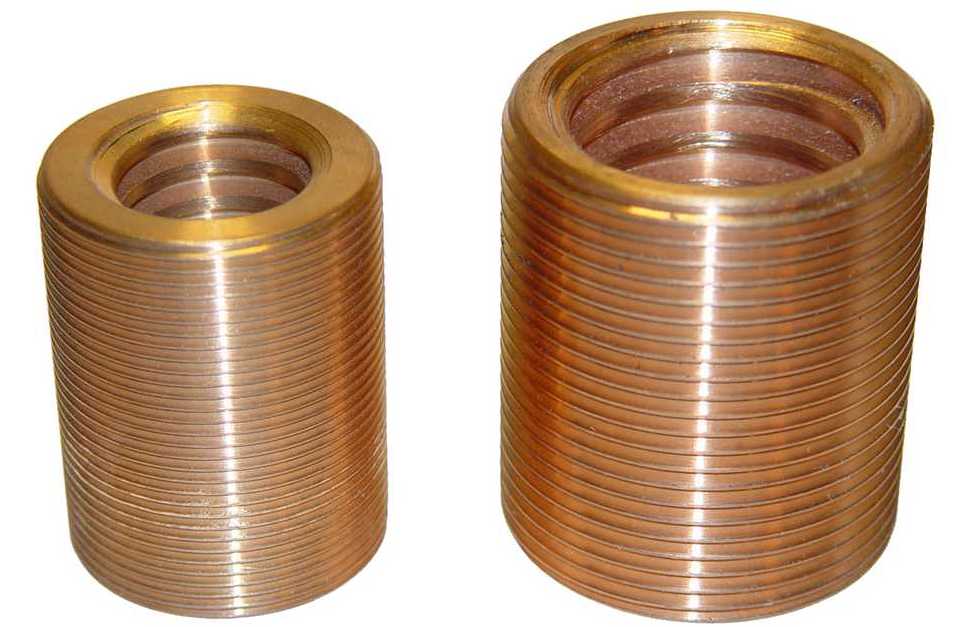

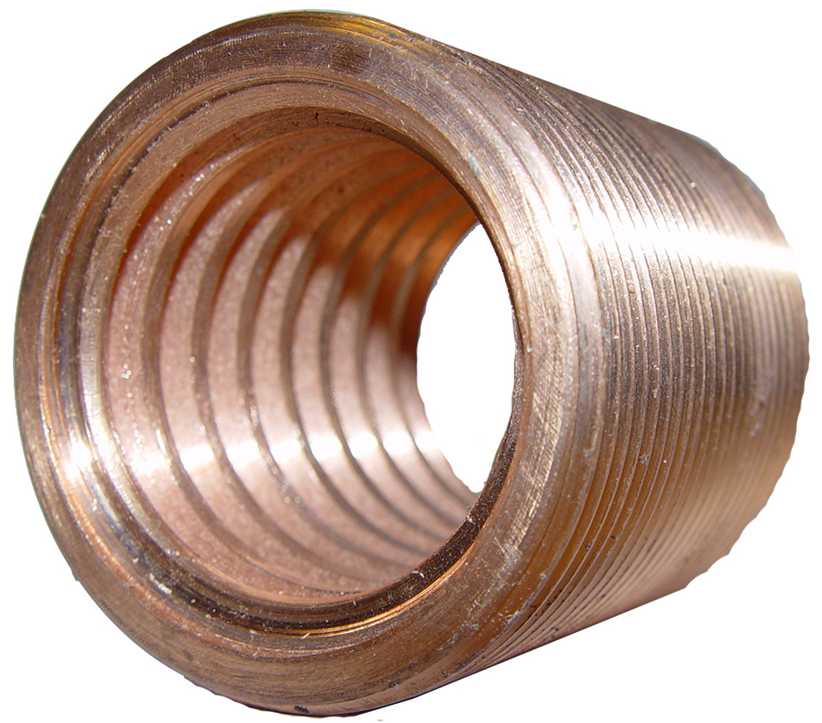

3. Резьбовые втулки
Резьбовая втулка Изготавливаются по СТП 24-71, ЗН-185-66
 Материал

Бронзовый сплав БрАЖМЦ 10-3-1,5;БрАЖ 9-4

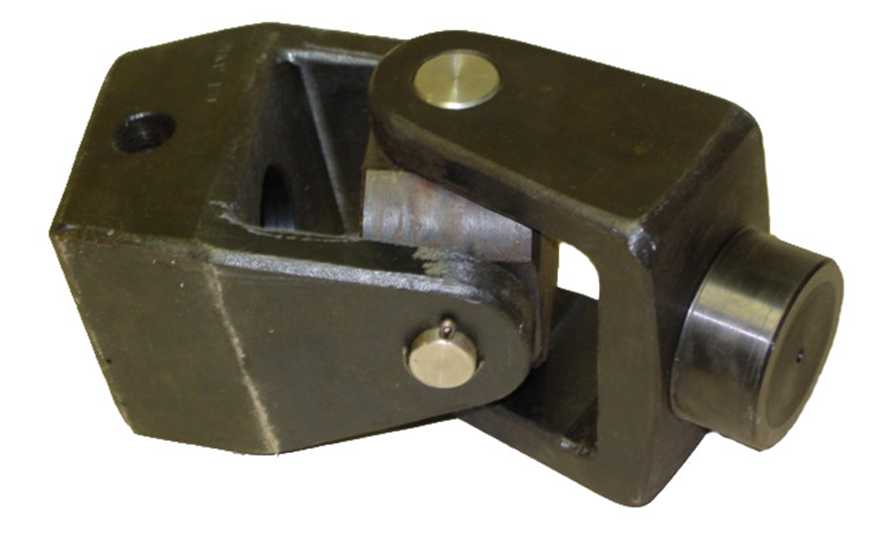

 4. Шарниры Гука
 Шарнир ГукаМатериалСталь 14Х17Н2, 30ХГСА
УпрочнениеХимическое оксидирование поверхности

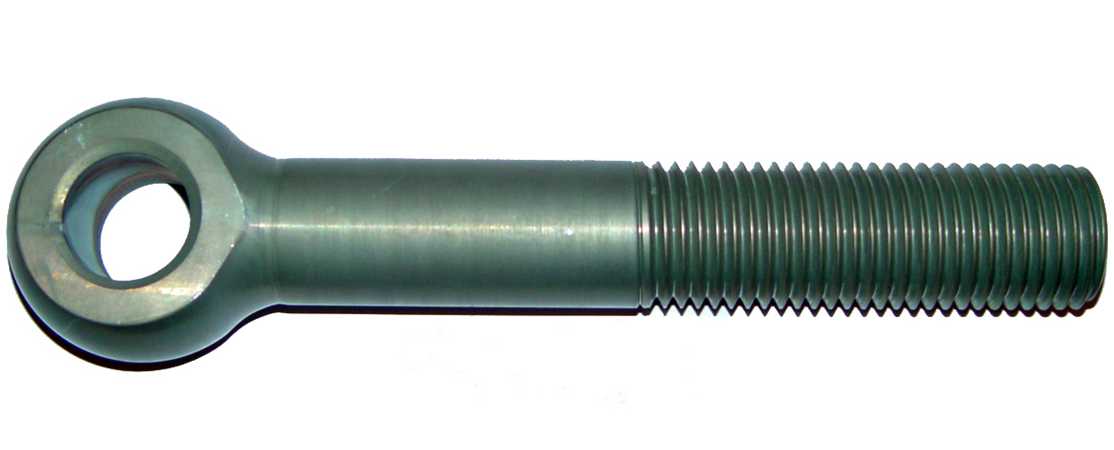

5. Откидные болты
Откидной болтИзготавливаются по СТП 35-72, Н-186-61
Материал Сталь 20Х13
УпрочнениеОцинковка поверхности, в т.ч. резьбовой части

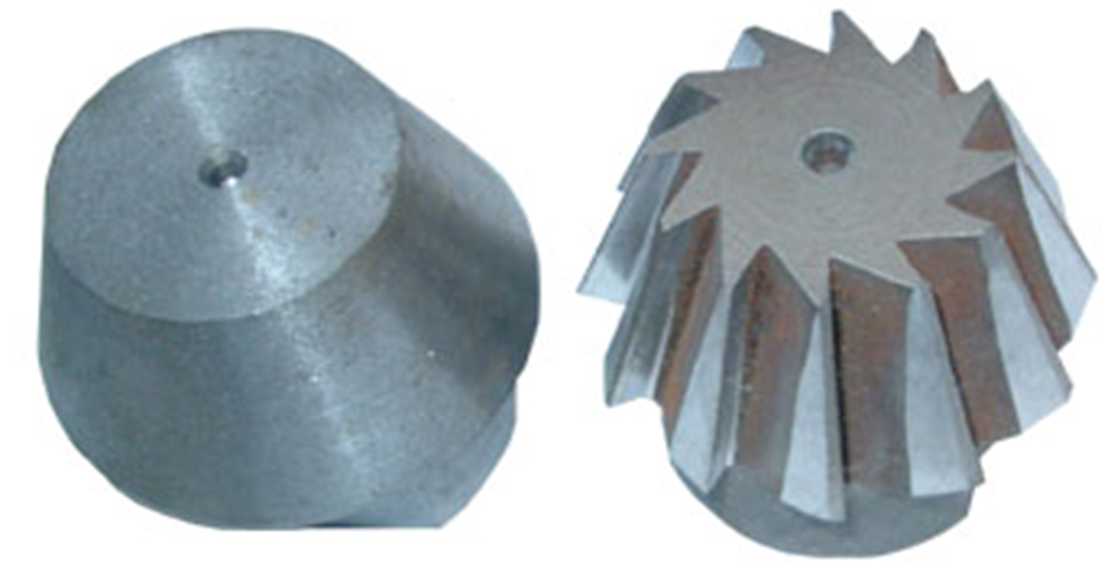

 6. Притиры и шарошки для вентилей Dy 10, 20, 40, 50
Притир и шарошка Материал

Притиры – серый чугун СЧ-8

Шарошки – сталь Р-18
 УпрочнениеШарошки – термообработка
Также производятся:

  - ползуны

  - планки ползуна

  - планки нажимные


    Ниже приведены основные типы вентилей, для которых выпускаются указанные запасные части:

573-20-0838-65-ЦЗ998-20-Г1053-50-ЭА
573-20-Э838-65-Э998-20-Э1054-40-0
588-10-0839-50-0999-20-01054-50-0
589-10-0839-50-ЦЗ999-20-Г1054-50-ЦЗ
588-20-0839-50-Э999-20-Э1054-50-ЭА
588-20-Г840-50-01052-65-01055-40-0
588-20-Э840-50-Э1052-65-ЦЗ1055-40-ЦЗ
589-20-0841-40-01052-65-ЭА1055-40-ЭА
589-20-Э845-65-01053-50-01057-65-0
838-65-0998-20-01053-50-ЦЗ1057-65-ЭА

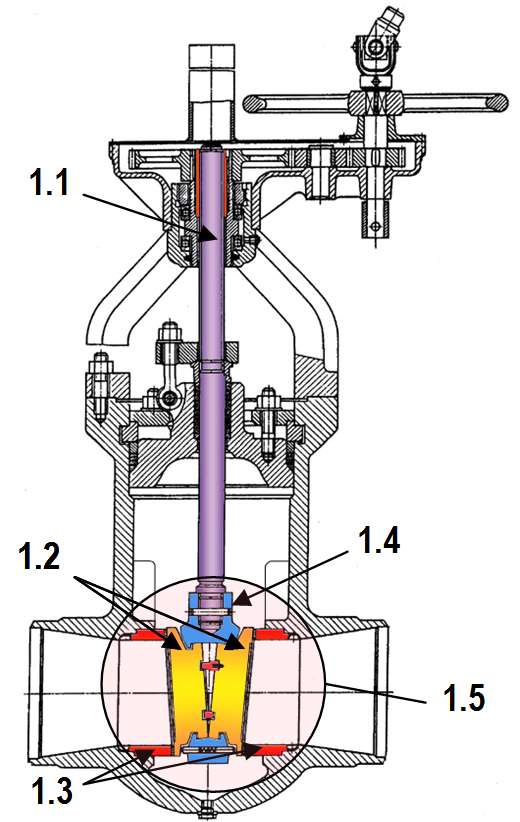

Запасные части для задвижек высокого давления (Тмах - 560С, Рмах - 38 МПа)

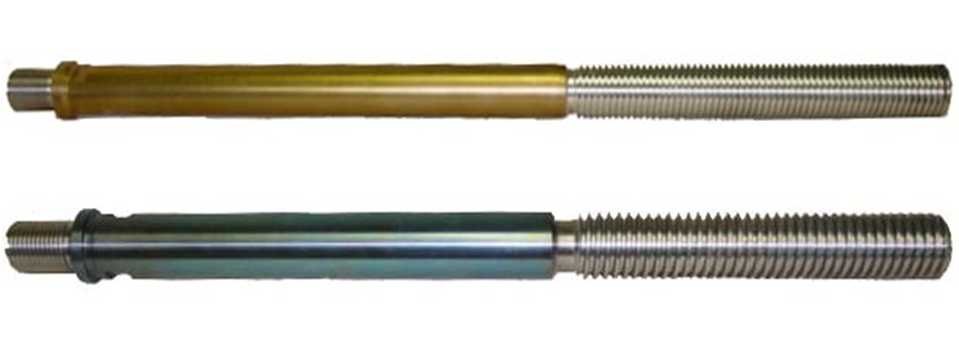

1.  Шпиндели
ШпинделиМатериалТитановый сплав или коррозионностойкий жаропрочный сплав ЭИ-961Ш
УпрочнениеТермическое оксидирование, азотирование

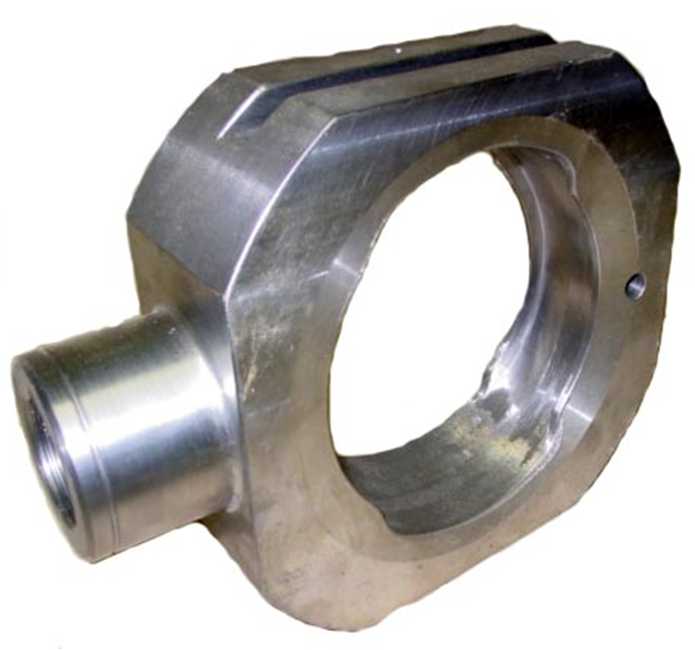

2. Обоймы
ОбоймаМатериалСталь 12Х18Н10Т или коррозионностойкий жаропрочный сплав ЭИ-961Ш

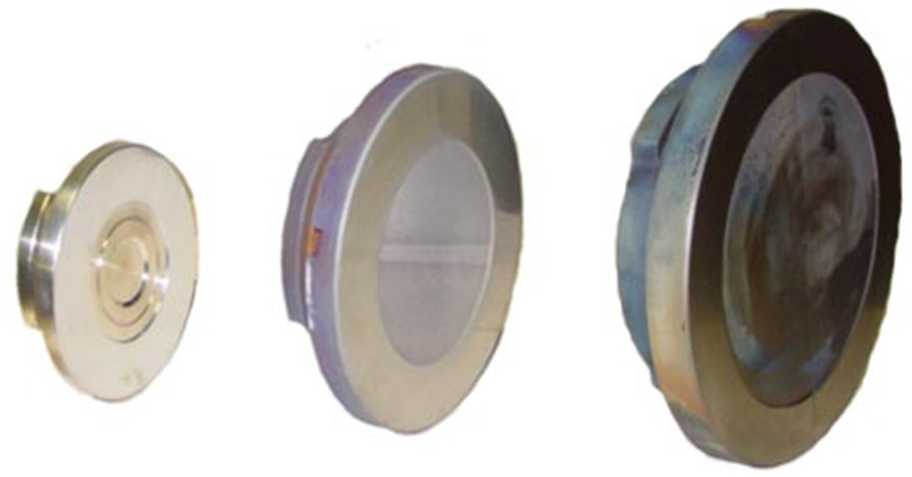

3. Тарелки
ТарелкаМатериалСталь 12Х18Н10Т с наплавками ЦН-6 или  коррозионностойкий жаропрочный сплав ЭИ-961Ш
Упрочнение

Для деталей, изготовленных из ЭИ-961Ш применяется азотирование рабочей поверхности

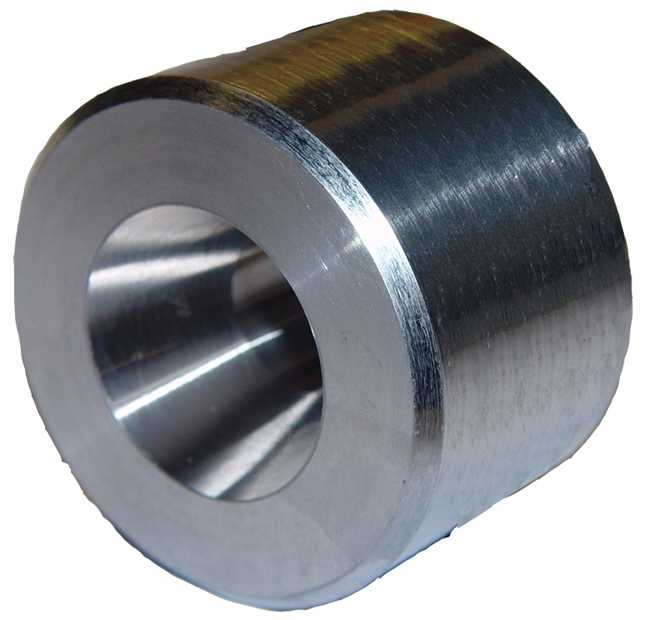

4. Сёдла
Откидной болтМатериал Сталь 12Х18Н10Т с наплавками ЦН-6
 5. Втулки шпинделя и резьбовые
Втулки шпинделя и резьбовые

Изготавливаются: резьбовые - СТП 24-71;
                          шпинделя – СТП 52-75

 Материал

резьбовые: бронзовый сплав БрАЖМЦ 10-3-1,5;  БрАЖ 9-4

шпинделя: сталь 20Х13, ЭИ-961Ш, 35Х с оцинковкой

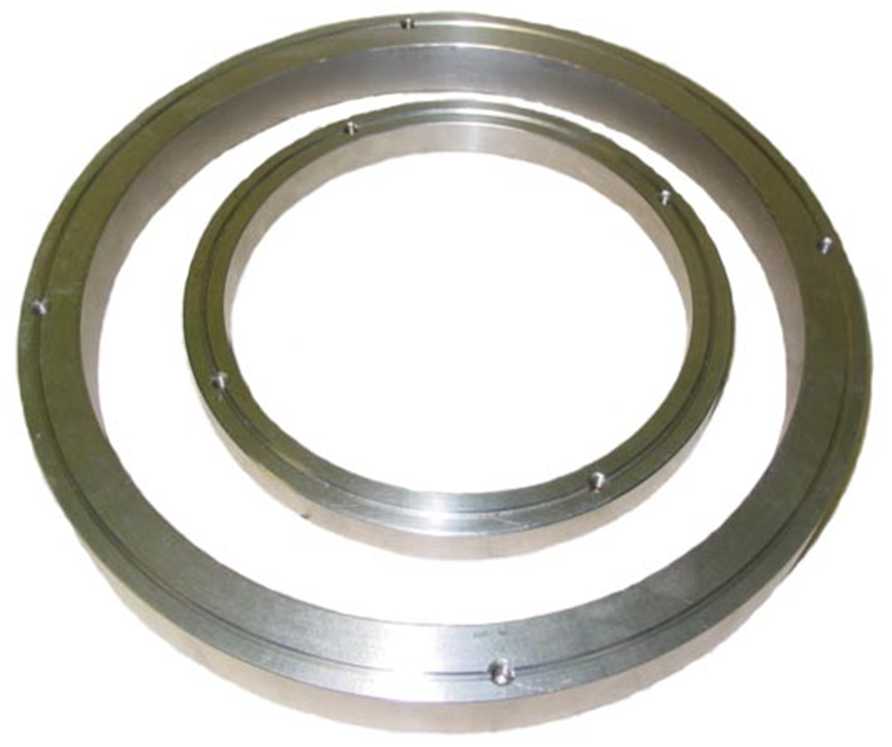

6. Кольца разъемные
 Кольца разъемные МатериалСталь 15, зубчатый венец – БрА10ЗМц2
Также производятся:
  - плавающие крышки, кольца распорные;
  - прокладки компенсирующие и регулирующие;

  - штифты



Для электроприводов арматуры высокого давления:

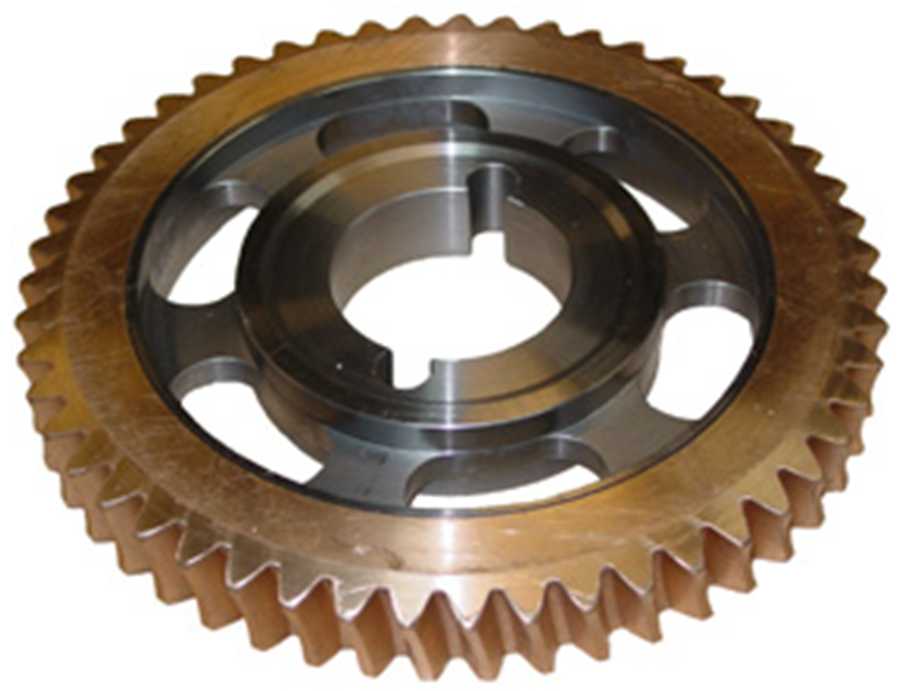

1.  Червячные колёса
Червячные колесаМатериалСталь 15, зубчатый венец – БрА10ЗМц2
Также производятся:
  - червяки;
  - ведомые шестерни;
  - ведущие шестерни;
  - кулачки


     Ниже приведены типы задвижек, для которых производятся указанные запасные части:

590-100-Э712-175-Э833-250-ЦЗ880-150-Э882-225-КЗ883-250-ЦЗ886-150-КЗ1012-175-Э
590-100-ЦЗ712-175-ЦЗ850-350-ЦЗ880-200-Э882-250-Э883-250-ЦЗ-01886-150- М1012-225-Э
590-150-ЦЗ712-225-Э850-400- Э880-200-ЦЗ882-250-ЦЗ883-250-ЦЗ-02886-250-ЦЗ1013-100-Э
590-200-ЦЗ712-225-ЦЗ850-400- ЦЗ880-250-Э882-300-Э883-300-Э886-250-КЗ1013-100-Э-01
590-250-Э712-250-Э850-450-Э880-250-ЦЗ882-300-ЦЗ883-300-ЦЗ886-250-М1013-100-ЦЗ
590-250-ЦЗ712-250-ЦЗ850-450-ЦЗ880-300-Э882-300-ЦЗА883-300-КЗ887-150-Э1015-250-КЗ
590-300-Э712-300-Э850-500-ЦЗ880-300-ЭА882-300-КЗ883-300-ЭА887-250-Э1015-250-Э
590-300-ЦЗ712-300-ЦЗ850-500-ЦЗП880-325-ЭЛХМ883-100-Э883-300-ЦЗА887-250-ЦЗ1015-250-ЦЗ
590-350-Э713-100-ЦЗ850-600-ЦЗ880-350-Э883-100-Э-01884-200-Г963-300-ГИ1015-250-КЗ
591-100-ЦЗ713-175-ЦЗ880-100-Э880-400-ЭА883-100-Э-02884-250-Э1010-100-Э1016-250-ЦЗ
591-100-ЦЗВ713-200-ЦЗ880-100-Э-01881-100-Э883-100-ЦЗ884-250-Г1010-100-Э-011017-250-Э
591-150-ЦЗВ713-250-ЦЗ880-100-Э-02881-100-ЦЗ883-100-ЦЗ-01884-325-Э1010-100-Э-021017-250-ЦЗ
591-175-ЦЗ801-100-ЦЗ880-100-Э-03881-100-КЗ883-100-ЦЗ-02885-125-Э1010-100-ЦЗ1120-100-Э
591-200-Э801-125-ЦЗ880-100-ЦЗ881-150-Э883-175-Э885-125-Э-011010-100-ЦЗ-011120-100-ЦЗ
591-200-ЦЗ801-175-ЦЗ880-100-ЦЗ-01881-200-Э883-175-Э-01885-125-Э-021010-250-Э1120-100-Э-01
669-225-0801-225-ЦЗ880-100-ЦЗ-02881-200-ЦЗ

883-175-Э-02

885-125-ЦЗ1010-250-ЦЗ1120-100-ЦЗ-01
669-225-Г801-250-ЦЗ880-100-КЗ881-250-Э

883-175-ЦЗ

885-125-ЦЗ-011010-250-КЗ1123-100-Э
669-250-Э806-150-ЦЗ880-100-КЗ-01882-150-Э

883-175-ЦЗ-01

885-125-КЗ1010-300-Э1123-100-Э-01
669-325-Э806-150-М880-100-КЗ-02882-150-ЦЗ883-175-ЦЗ-02 885-125-КЗ-011012-150-Э1123-100-ЦЗ
712-100-Э830-175-ЦЗ880-100-М882-150-КЗ883-200-ЦЗ885-150-ЦЗ1012-150-Э-011123-100-ЦЗ-01
712-100-ЦЗ831-175-Э880-100-М-01882-175-Э883-250-Э885-225-ЦЗ1012-150-Э-02
712-150-Э831-175-ЦЗ880-100-М-02882-225-Э883-250-Э-01886-150-Э1012-150-ЦЗ
712-150-ЦЗ831-250-ЦЗ880-100-М-03882-225-ЦЗ883-250-Э-02886-150-ЦЗ1012-150-ЦЗ-01
