Запасные части для регулирующей арматуры (клапанов) высокого давления (Тмах - 560С, Рмах - 38 МПа)

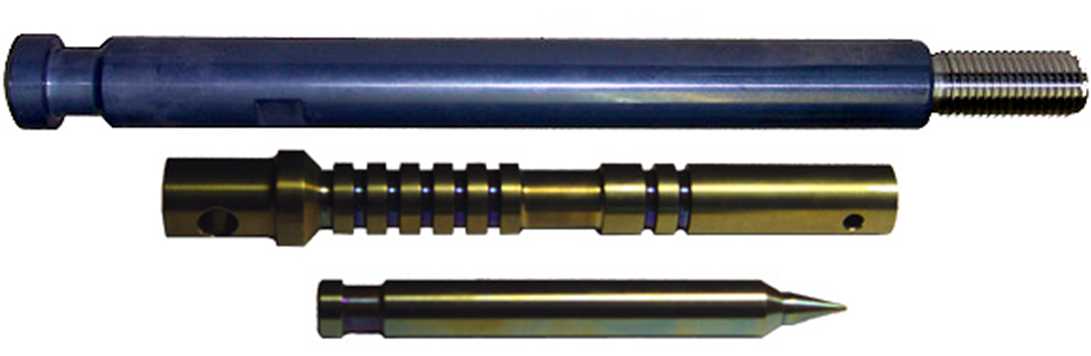

1. Штоки и шпиндели
	Материал	Титановый сплав или коррозионностойкий жаропрочный сплав ЭИ-961Ш
	Упрочнение	Для деталей, изготовленных из ЭИ-961Ш применяется азотирование рабочей поверхности

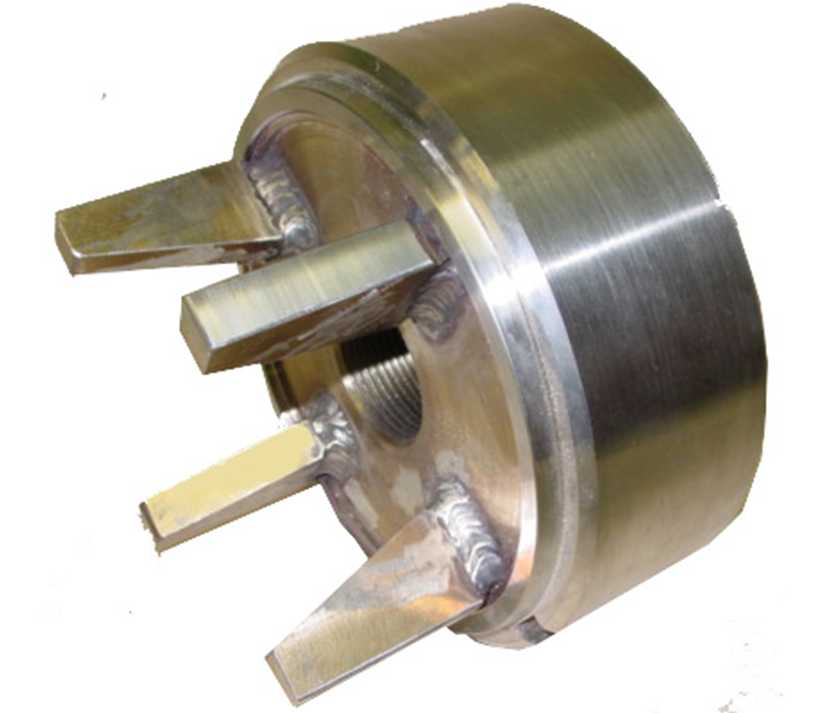

2. Тарелки
	Материал	12Х18Н10Т с наплавками ЦН-6, или жаропрочный коррозионностойкий сплав ЭИ-961Ш
	Упрочнение	Для деталей, изготовленных из ЭИ-961Ш применяется азотирование рабочей поверхности

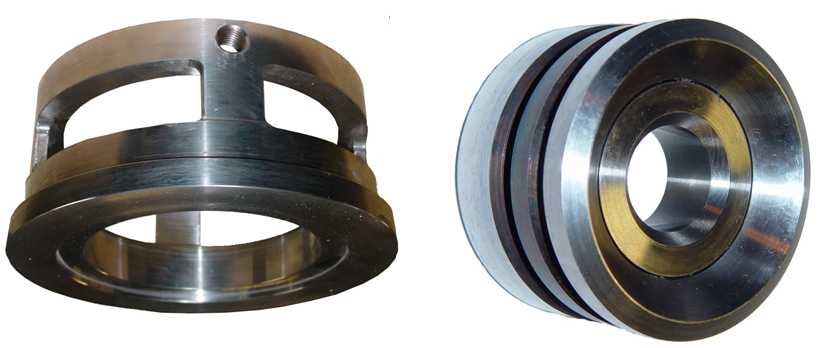

3. Сёдла
	Материал	12Х18Н10Т с наплавками ЦН-6, или жаропрочный коррозионностойкий сплав ЭИ-961Ш

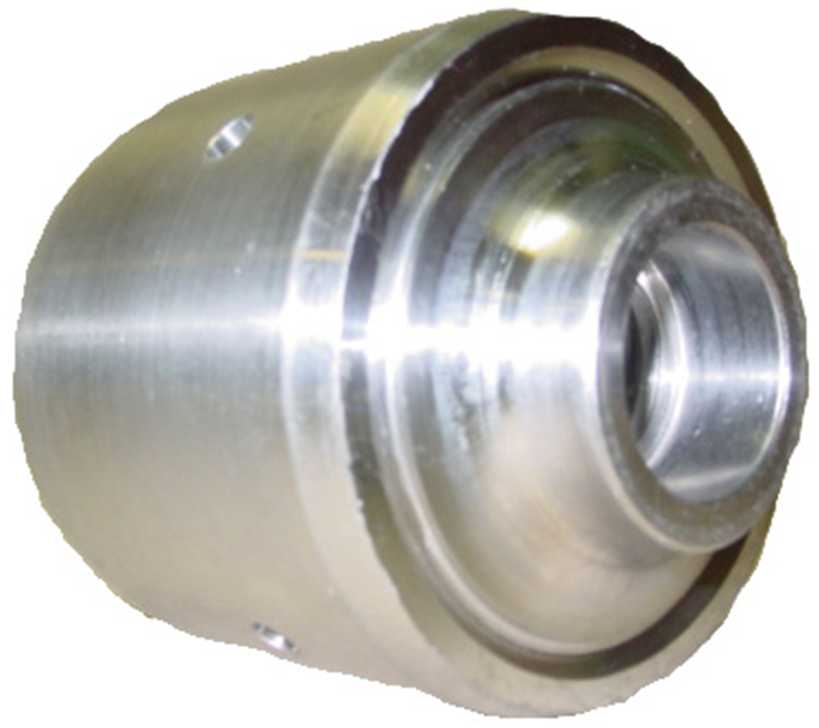

4. Клапаны для ГПК
	Материал	12Х18Н10Т с наплавками ЦН-6, или жаропрочный коррозионностойкий сплав ЭИ-961Ш

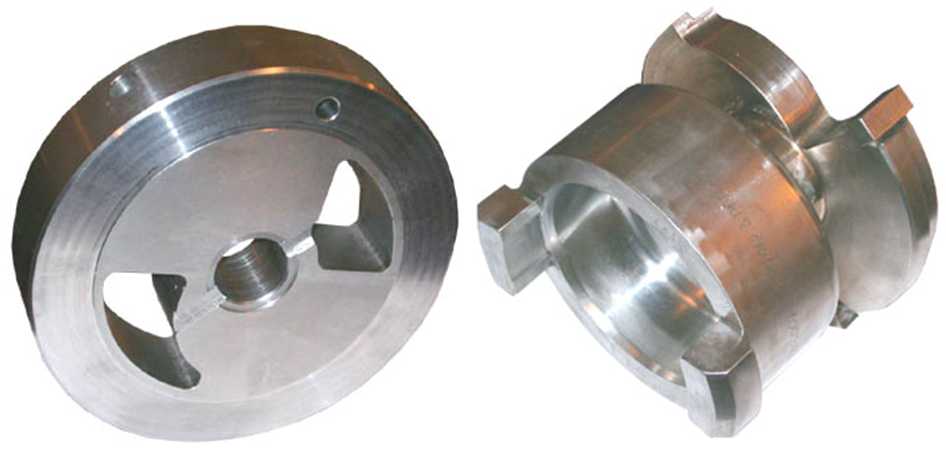

5. Седло и золотник для поворотно-дисковых клапанов
	Материал	Жаропрочный коррозионностойкий сплав ЭИ-961Ш
	Упрочнение	Азотирование рабочей поверхности
6. Рубашки защитные
	Материал	Сталь 12Х13

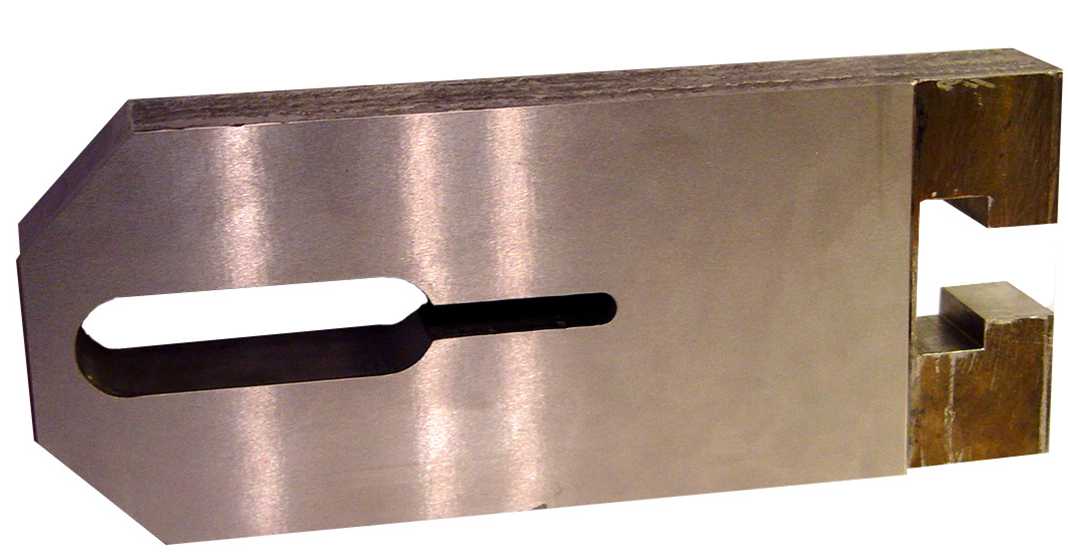

7. Шиберы
	Материал	12Х18Н10Т с наплавками ЦН-6, или жаропрочный коррозионностойкий сплав ЭИ-961Ш
	Упрочнение	Для деталей, изготовленных из ЭИ-961Ш применяется азотирование рабочей поверхности

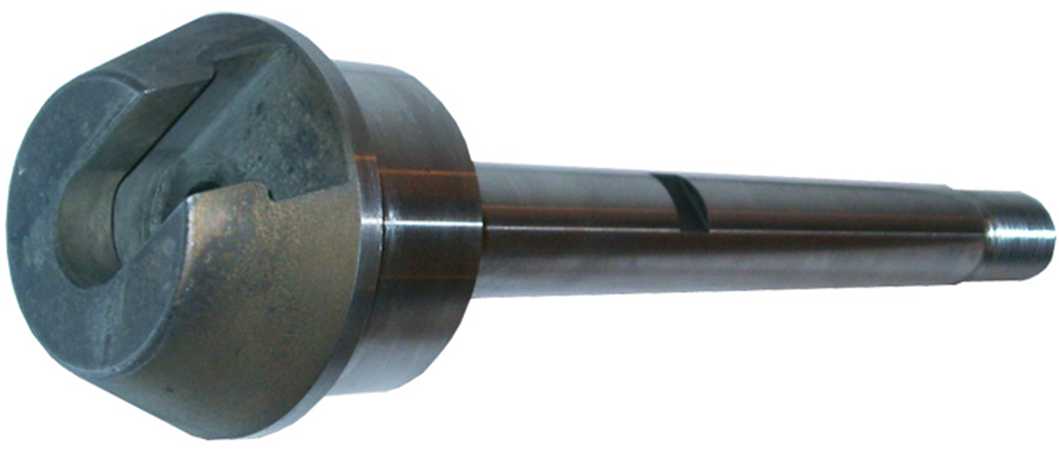

8. Поршни со штоком
	Материал	Жаропрочный коррозионностойкий сплав ЭИ-961Ш
	Упрочнение	Азотирование рабочей поверхности

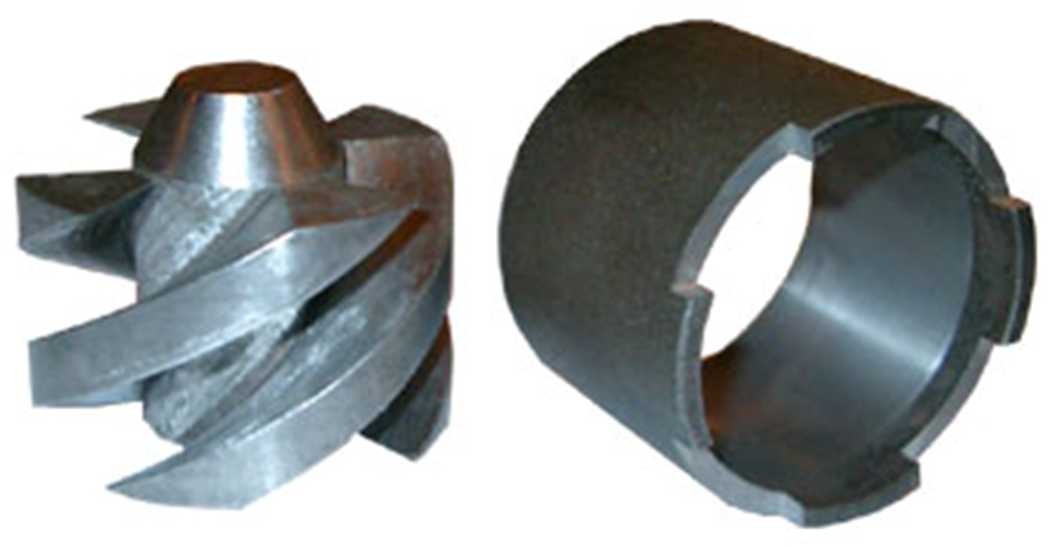

9. Завихритель с рубашкой к форсунке РОУ
	Материал	Сплав 95Х18
	Упрочнение	Азотирование рабочей поверхности

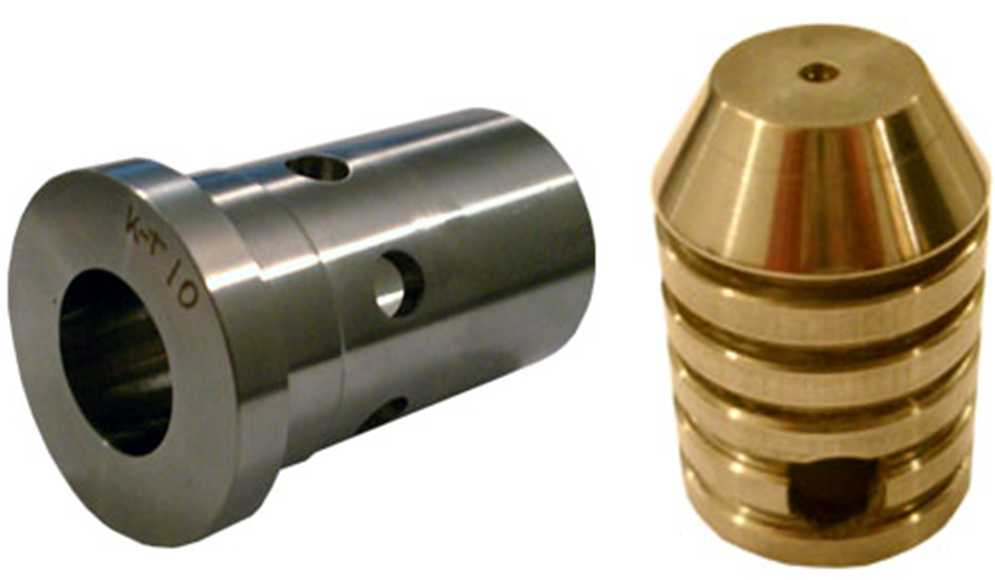

10. Седло и золотник для импульсных клапанов
	Материал	Жаропрочный коррозионностойкий сплав ЭИ-961Ш
	Упрочнение	Азотирование рабочей поверхности
Также производятся:
- втулки шпинделя, резьбовые - опорные и разъемные кольца - втулки штока для импульсных клапанов - зубчатые прокладки для импульсных клапанов - поршни для ГПК - защитные и лабиринтные втулки для ГПК

Ниже приведены типы клапанов, для которых производятся указанные запасные части:

Дроссельные клапаны
533-350-Э	808-65-Р	811-100-Э	977-100-Э^а	995-150-Э^а
597-10-0^а	808-100-Э	811-175-Э	977-175-Э^а	1085-100-Э
675-100-0В	808-150-Э	815-40-Р^б	993-175-Э^б	1157-250-Э
679-100-0^а	808-225-Э	907-150-Э	993-175-Э^б-01	1157-250-Г
679-150-Э	811-50-Р	919-175-Э	993-250-Э^б
808-50-Р	811-50-Р-Р^в	919-175-Э-01	993-250-Э^б-01

Регулирующие клапаны
584-10-0	868-65-ЭА-01	870-50-Эм-03	870-300-Э	1084-100-Эa
584-20/18-0	868-65-ЭА-02	870-50-Эм-04	870-350-Э	1084-100-Эa-01
751-10-Р	868-65-ЭА-03	870-50-Эм-05	878-100-Э	1084-100-Эa-02
751-20/18-0	868-65-ЭА-04	870-40-ЭА	879-65-Рa	1084-100-Эa-03
807-100-Э	868-100-Э-01	870-40-ЭА-01	914-250-Э	1086-100-Э
807-175-Э	868-100-Э-02	870-40-ЭА-02	916-250-Э	1086-100-Э-01
810-50-Р	868-225-Э	870-40-ЭА-03	947-100-Э-01	1098-20-Э
810-65-Рб	868-250-Э	870-40-ЭА-04	947-100-Э-02	1098-20-Э-01
810-100-Э	870-20-Э	870-40-ЭА-05	947-100-Э-03	1098-20-Э-02
810-225-Э	870-20-Э	870-50-ЭА	976-65-Э	1098-20-Э-03
810-250-Э	870-20-Э-01	870-50-ЭА-01	976-100-Эa	1098-20-Э-04
814-20-Р	870-20-Э-02	870-50-ЭА-02	976-100-Эa-01	1098-20-Э-05
814-50-Р	870-20-Э-03	870-50-ЭА-03	976-175-Эб	1098-50-Э
814-100-Э	870-20-Э-04	870-50-ЭА-04	976-175-Эб-01	1098-50-Э-01
814-150-Э	870-20-Э-05	870-50-ЭА-05	976-250-Эб	1098-50-Э-02
814-200-Э	870-20-Э-06	870-50-ЭА-06	976-250-Эб-01	1098-50-Э-03
814-250-Э	870-20-Э	870-50-ЭА-07	992-100-Эa	1098-50-Э-04
851-65-Э	870-20-Э-01	870-100-Э	992-100-Эa-01	1098-50-Э-05
868-65-Э-01	870-20-Э-02	870-100-Эм	992-100-Эa-02	1092-65-Э
868-65-Э-02	870-20-Э-03	870-150-Э	992-100-Эa-03	1092-65-Э-01
868-65-Э-03	870-20-Э-04	870-200-Э	992-250-Эб	1092-65-Э-02
868-65-Э-04	870-20-Э-05	870-200-Эм	992-300-Эб	1092-65-Э-03
868-65-Э-05	870-50-Эм-01	870-250-Э	992-300-Эб-01	1092-65-Э-04
868-65-ЭА	870-50-Эм-02	870-250-Эм	992-300-Эб-02	1092-65-Э-05

Импульсные клапаны
586-20-СБа	(586-20-0а)	586-20-СБб-03	586-20-ЭМ-02	586-20-СБб-02
586-20-СБа-01	586-20-СБб	(586-20-0б)	586-20-ЭМ-03	586-20-СБб-03
586-20-СБа-02	586-20-СБб-01	586-20-ЭМ	586-20-СБб	(586-20-0б)
586-20-СБа-03	586-20-СБб-02	586-20-ЭМ-01	586-20-СБб-01	112-25х1-0

Главные предохранительные клапаны (ГПК)
392-175/95-0^г	875-125-0	694-250/400-0^б	111-250/400-0^б-01	969-250/300-0-02
392-175/95-0^г	1029-200/250-0	111-250/400-0^б	969-250/300-0-01	969-250/300-0-03

Запорно-дроссельные клапаны
863-100/150-Э	863-150/250-Э	950-100/150-Э	950-150-250-Э	950-200/250-Э	863-150/250-ЭЛ
